圖5.1 UH-1H儀表板。

1.眩光防護屏

2.輔助燈

3.主警告

4.轉速警告燈

5.火災探測器測試開關

6.火災報警指示燈

7.燃油表測試開關

8.空速指示器

9.姿態指示器

10.雙轉速表

11.高度表指示器（AAU-31/A）

12.姿態指示器

13.無線電羅盤指示器

14.高度表指示器（AAU-32/A）

15.垂直速度指示器

16.羅盤校正卡座

17燃油壓力指示器

18IFF碼保持開關

19敵我識別碼保持燈

20變速箱機油壓力指示器

21主發電機負荷表

22備用發電機負荷表

23發動機機油壓力指示器

24交流電壓表

25羅盤隨動開關

26直流電壓表

27變速箱機油溫度指示器

28發動機機油溫度

29燃油量指示器

30排氣溫度指示器

31煤氣發生爐轉速表指示器

32轉向和滑動指示器

33扭矩計指示器

34信標音量控制

35指點標感應開關

36貨物釋放臂燈

37時鐘

38指點信標燈

39航向偏差指示器

40磁羅盤

41無線電羅盤指示器

42垂直速度指示器

43雷達高度表

5.1.1主警戒系統

a）主警告指示燈。出現故障時，儀表板上的主警告指示燈將點亮。此照明提醒飛行員和副駕駛檢查警告面板是否存在特定的故障情況。

b）警告面板。警告面板位于底座的導向側（圖5.2）。文字部分亮起以識別特定的故障條件。只有當燈亮起時，字段才可讀。當一盞燈亮起、閃爍或完全亮起時，表示故障狀態。有關故障條件的說明，請參閱警示燈面板。

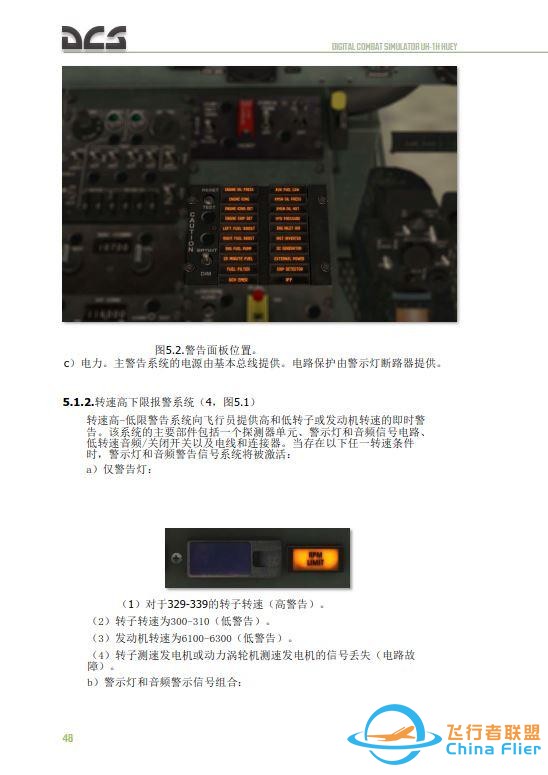

圖5.2.警告面板位置。

c）電力。主警告系統的電源由基本總線提供。電路保護由警示燈斷路器提供。
