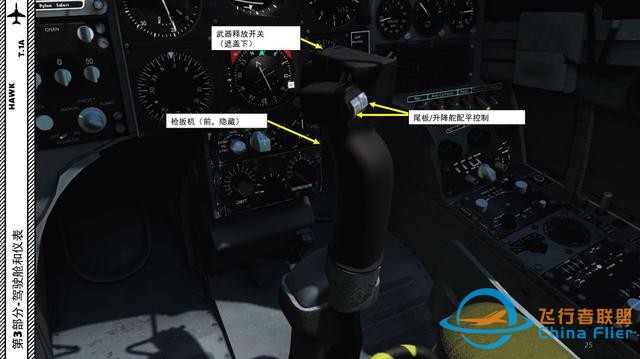

尾板/升降舵配平控制

槍扳機（前，隱藏）

武器釋放開關

（封面下）

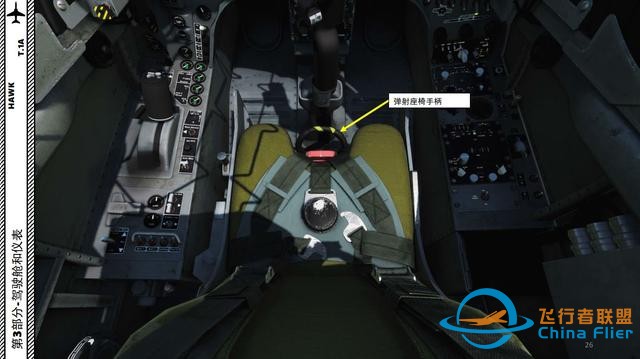

彈射座椅手柄

這類探測器通常用于FTV（飛行試驗載具）以收集飛行試驗數據。本文件中的箭是所有為測試目的而制造的飛機，這就是為什么飛機缺少雷達和武器系統等各種部件。

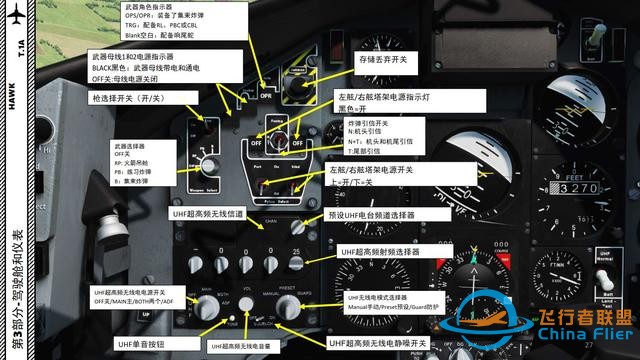

武器角色指示器

OPS/OPR：裝備了集束炸彈

TRG：配備RL、PBC或CBL

Blank空白：配備響尾蛇

槍選擇開關（開/關）

武器選擇器

OFF關

RP: 火箭吊艙

PB：練習炸彈

B：集束炸彈

UHF超高頻無線信道

UHF單音按鈕

UHF超高頻無線電電源開關

OFF關/MAIN主/BOTH兩個/ADF

UHF超高頻無線電音量

武器母線1和2電源指示器

BLACK黑色：武器母線帶電和通電

OFF關:母線電源關閉

炸彈引信開關

N:機頭引信

N T：機頭和機尾引信

T:尾部引信

存儲丟棄開關

左舷/右舷塔架電源開關

上=開/下=關

預設UHF電臺頻道選擇器

UHF無線電模式選擇器

Manual手動/Preset預設/Guard防護

UHF超高頻無線電靜噪開關

UHF超高頻射頻選擇器

左舷/右舷塔架電源指示燈

黑色=開

起落架位置指示器

上：掛檔并鎖定

紅：起落架解鎖或指示燈無電源

綠：起落架放下并鎖定

導彈聲調音量控制

導彈選定指示器

導彈模式開關（不工作）

掃描或B/S設置不起作用，因為導彈被caged在視野內

導彈冷卻劑/測試開關

AAM Rejuct拒絕按鈕

襟翼設置指示器（x10度）

起落架上升按鈕

起落架放下按鈕

導彈電路測試指示燈按鈕

導彈拋射安全保護

AAM（空空導彈）/選擇開關

導彈丟棄按鈕
