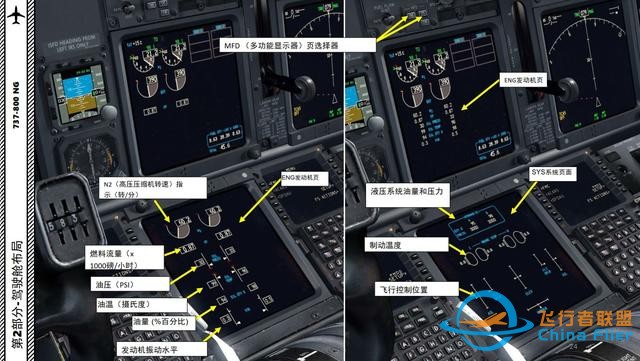

ENG發動機頁
SYS系統頁面
ENG發動機頁
MFD （多功能顯示器）頁選擇器
N2（高壓壓縮機轉速）指示（轉/分）
液壓系統油量和壓力
燃料流量（x 1000磅/小時）
油壓（PSI）
油溫（攝氏度）
油量 (%百分比)
發動機振動水平
制動溫度
飛行控制位置

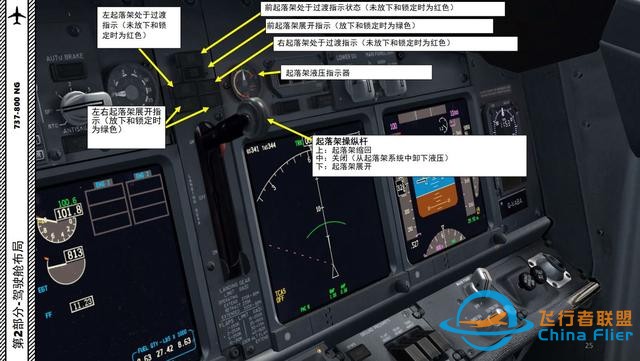

前起落架處于過渡指示狀態（未放下和鎖定時為紅色）
前起落架展開指示（放下和鎖定時為綠色）
右起落架處于過渡指示（未放下和鎖定時為紅色）
左起落架處于過渡指示（未放下和鎖定時為紅色）
起落架液壓指示器
左右起落架展開指示（放下和鎖定時為綠色）
起落架操縱桿
上：起落架縮回
中：關閉（從起落架系統中卸下液壓）
下：起落架展開

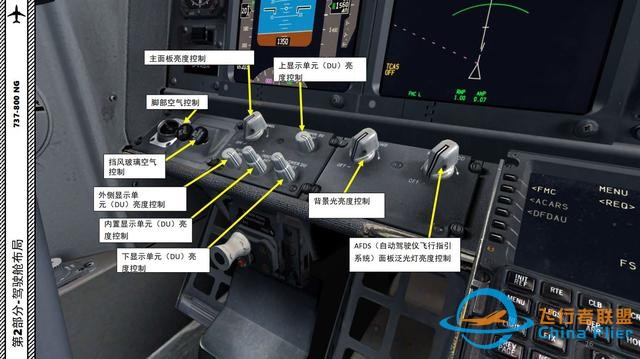

腳部空氣控制
擋風玻璃空氣控制
外側顯示單元（DU）亮度控制
內置顯示單元（DU）亮度控制
下顯示單元（DU）亮度控制
上顯示單元（DU）亮度控制
主面板亮度控制
背景光亮度控制
AFDS（自動駕駛儀飛行指引系統）面板泛光燈亮度控制

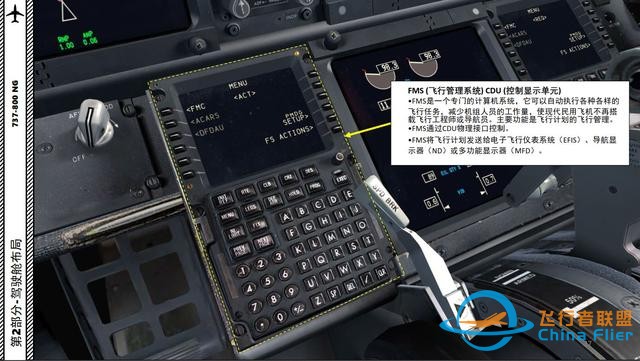

FMS (飛行管理系統) CDU (控制顯示單元)
?FMS是一個專門的計算機系統，它可以自動執行各種各樣的飛行任務，減少機組人員的工作量，使現代民用飛機不再搭載飛行工程師或?qū)Ш絾T。主要功能是飛行計劃的飛行管理。
?FMS通過CDU物理接口控制。
?FMS將飛行計劃發送給電子飛行儀表系統（EFIS）、導航顯示器（ND）或多功能顯示器（MFD）。
